Стационарное освещение для птиц

[stolitsin]

Здравствуйте! Хочу поделиться опытом организации освещения для птиц.
В моем курятнике проживают двое: кореллка и амазон. Начитавшись форума решил добавить света в их будни



Выбирал освещение исходя из следующих критериев:
1. Расположение клеток постоянное и изменяться не будет
2. Лампа должна подходить для птиц, но быть не очень дорогой (чтобы было их не накладно впоследствии заменять)
3. Освещение должно автоматически включаться по расписанию
4. Вся конструкция должна нормально выглядеть (требование жены)



Начал с подбора ламп. Аркадия отпала сразу, по причине непомерной дороговизны и малой распространенностью в магазинах Нижнего Новгорода.
Осталось два варианта Philips TLD 18/950 De Luxe и Osram Dulux L 18/954 2G11.
Покопавшись в интернете, понял, что под Osram с цоколем 2G11 трудно будет купить светильник, поэтому остановился на Филипсе. Тем более, цена вполне демократичная (в пределах 250 рублей).



Лампы купил, почти без проблем (конечно, не в обычном магазине, но все равно, поиск много времени не занял). Радостно привез их домой и... сразу забросил это дело (по причине занятости на работе).



Спустя какое-то время вновь вернулся к этому вопросу. Решил собрать щиток управления.
Так как конструкция стационарная, не стал использовать таймеры, включающиеся в розетку, гораздо красивее те, которые на DIN-рейку.



В состав щитка вошли:
1. Пластиковый бокс ЩРН-П-6
2. Два таймера ТЭ-15 (два потому что была возможность взять почти бесплатно, вот и взял, руки то загребущие)
3. Узкая розетка РД-47 (на всякий случай, вдруг подключить что-то понадобится)

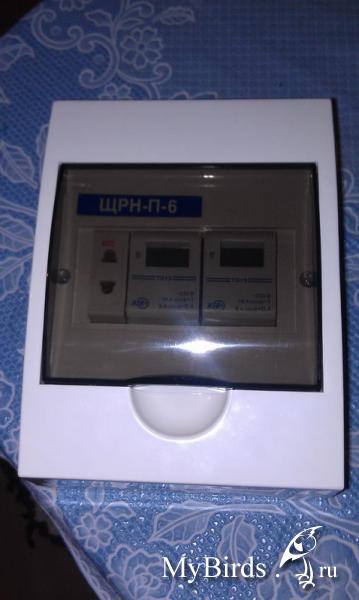

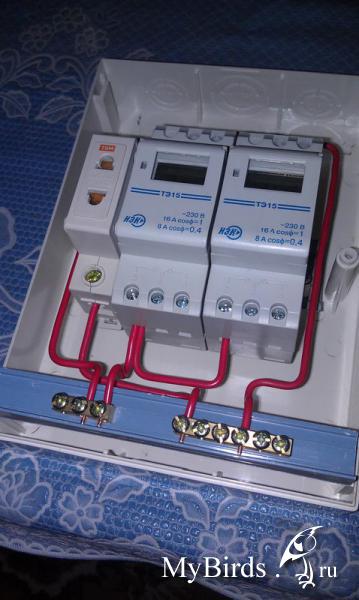

Все это в собранном виде выглядит так:





До полного счастья осталось купить светильники. С ними то и возникли основные проблемы. Все найденные мной недорогие отвергались женой с вердиктом: "некрасивый".
После длительных раскопок в интернете был найден компромиссный вариант - светильник RING 118 производства Световых технологий. Вид у него приятный и ЭПРА комплектуется, цена, правда, кусается - за 2000 рублей. Деваться некуда, красота требует жертв.

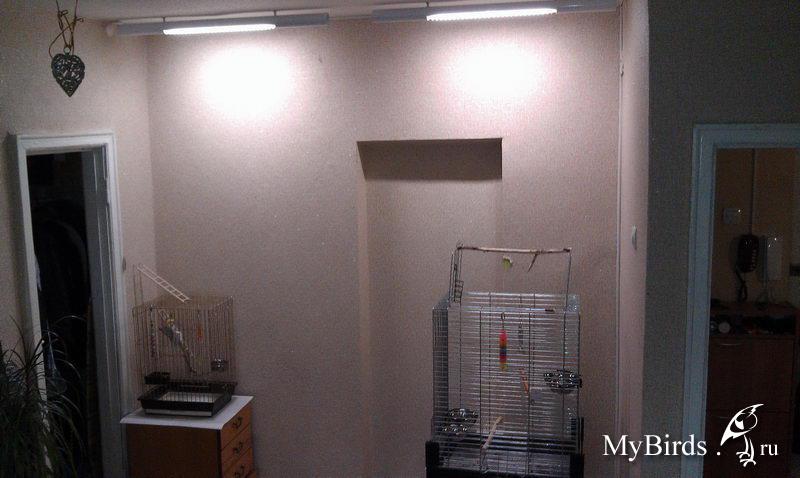

Нашел и заказал светильники, после недельного ожидания получил. Сегодня все собрал, и вот что вышло:

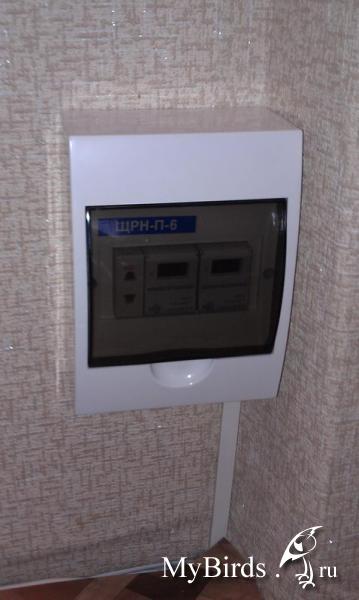

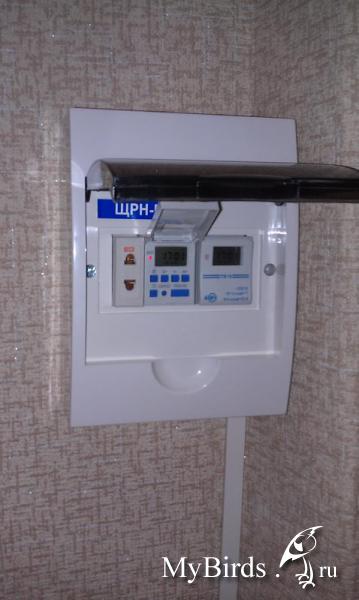

Каждый светильник управляется своим таймером (хотя вполне можно было обойтись одним, таймер держит до 16 А). Щиток за клеткой почти не виден и не бросается в глаза.



Птицы вроде не против, покосились пару минут на новое солнце, да и забыли, занимаются своими делами.



Итого по деньгам вышло:
Лампы - 2х240=460 рублей
Таймеры - бесплатно взял у добрых людей (списанные) и отремонтировал (в магазине видел по 1200 рублей)
Светильники - 2х2200=4400 рублей
Провод, кабель-канал, всякая мелочевка - ~500 рублей.
Всего 5 с небольшим тысяч рублей, недешево, но красиво и последующая замена ламп будет обходиться совсем не дорого.



P.S.
Световые технологии лампы свои продают по частям: отдельно светильник, отдельно крепеж (бывает двух видов: подвесы и непосредственно на потолок), отдельно решетки, которые прикрывают лампы, отдельно заглушки с торцов светильника. Вот с заглушками и вышла незадача, забыл их сразу заказать, поэтому лампы пока открыты по бокам.



Если нижегородцам интересно, где я все это барахло купил, могу поделиться адресами магазинов

[jet_mosquitoe]

Начитавшись много статей тоже соорудил стационарный свет для будущего попугая. Получилось как у автора темы stolitsin, но слегка по-иному. Ниже фотоотчёт.



Клетки и самого питомца пока ещё нет, а в той комнате, где будет находиться клетка сейчас идёт ремонт. Это хороший шанс сделать освещение с электропроводкой скрытой в стенах, без проводов в открытом доступе. Тем самым, оградить фауну, населяющую жилище, от электрошока и придать освещению эстетичный внешний вид хотя бы до того, как птеродактиль начнёт всё грызть и метить



За основу освещения были взяты следующие девайсы и штуковины:
- 1 шт. Таймер. Программируемый недельный таймер Legrand C?liane, артикул 670 53.
- 2 шт. Светильник люминесцентный. Halla Lighting BR-218E с встроенным ЭПРА на 2 лампы х 16 Вт.
- 4 шт. Лампы люминесцентные. OSRAM LUMILUX DE LUXE T8 954 16 Вт.
- 2 шт. Потолочные жёсткие крепления для светильников. Изготовлены под заказ.
Плюс разные мелкий штуковины - потребовались при монтаже. Подробнее расскажу ниже.



Найти нужные для освещения вещи в моём «мегаполисе» всегда практически нереально. Это всегда поиск альтернатив, исследования и приключения в лучших традициях Индиана Джонсона Про наличие у дилеров вообще речи нет, даже под заказ с предоплатой соглашаются единицы фирм. Вот эти избранные фирмы не иначе как выручили с заказом.



Выбор и поиск нужного таймера занял больше всего времени, в итоге, выбор пал на Legrand C?liane 670 53. Вот это маленькое и чрезвычайно умное устройство:



Программируемый таймер для скрытой домашней электропроводки 220 вольт. Как выяснилось, люминесцентные лампы имеют специфический вид «нагрузки», с которой работают не все таймеры! Этот работает и предназначен для в систем «умный дом», с кучей функций, но главное он встраивается в стену как обычный выключатель освещения, и выглядит как конфетка



Для общего сведения, вот его монтажные клеммы – они на невидимой части таймера, которая утапливается в стену.



Светлильники Halla Lighting BR-218E заказывал в интернет магазине «Мир Света» из г.Тюмень.



Он белого цвета из алюминия с двумя лампами на 18Вт, имеет качественный встроенный ЭПРА фирмы Helvar, как на картинке ниже



Про светильник порадовался дополнительно, когда на сайте производителя ЭПРА нашёл, что он поднимает частоту мерцания люм. ламп до 70 000 Hz, теперь птичка точно не будет видеть стробоскопического эффекта. Вот табличка с характеристиками ЭПРА:



Теперь, когда всё оборудование есть, можно приступать к увлекательному процессу монтажа и соединения этого добра в цепь. Тут потребовалось время на самообразование и консультации профессиональных электриков, так как сам в электрике ничего не смыслю. Стало быть риск, что стукнет током или сжечь всё оборудование за секунду велик Получилась вот такая принципиальная схема подключения.



Измеряю сколько надо проводов, покупаю индикаторную отвёртку, что бы не ударило током. Беру перфоратор, что бы передать привет соседам Тр тр тр.. Штроблю в стене канал для укладки кабеля от места установки таймера в стене до мест установки светильников на потолке. Как на фото ниже.



В моём случае, таймер находится (слева от двери, куда опускается штроба)рядом с выключателем основной люстры в комнате. А светильники будут над клеткой на противоположной стороне (на фото светильники будут свисать с потолка за потолочной балкой справа). В будущем под этой балкой будет стоять клетка.



Вставляю в стену коробку (жёлтого цвета) для скрытой электропроводки. Туда я установлю таймер и 2-ух клавишный выключатель светильников. В том же месте будет и выключатель основной люстры в комнате. Сейчас это выключатель белый, временный, потом я его заменю.



Теперь вставил сами механизмы выключателей и таймер. Так страшно всё выглядят без облицовки



И вот стена зашпаклёвана и облицовка на таймер одета. Справа выключатель основного освещения в комнате, он работает независимо от таймера. А слева сам таймер и принудительный выключатель освещения для попугаев - на всякий случай если свет будет не нужен.



Далее прокладываю кабель по потолку до мест установки светильников. Что бы меньше дырявить потолок, основная длина кабеля по потолку прячется в полость за потолочным плинтусом. Светильник будет свисать с потолка, поэтому от потолочного плинтуса до места установки светильника пришлось делать штробу в потолке. К счастью у меня потолок с толстой штукатуркой, поэтому можно не бояться, что пол соседей сверху провалится и они скажут мне как они рады меня видеть...



Если потолок высокий, то люминесцентные светильники для потолочного крепления обычно свисают на гибких тросах. Это не подходит для птиц, так как они могут раскачать светильник и разбить лампы (в лампах есть ртуть) или сами покалечиться. Поэтому, пришлось думать, как закрепить светильник на потолке жёстко, что бы исключить раскачивание. Долго думал, в итоге, решил заказать по собственным чертежам. Заказывал в фирме Альянс Метал в Омске, которая занимается металлообработкой.



На чертеже верхняя часть держателя крепиться к потолку и вставляется в а нижнюю часть как 2 половинки коробки. Это сделано т.к. потолок у меня кривой и после крепления верхней части, нижнюю часть можно будет подрегулировать по уроню, что бы всё смотрелось ровно. Снизу есть горизонтальная планка, к которой крепится сам светильник. Всё сделано из гнутого и сварного железа толщиной 2 мм и покрашено порошковой окраской. В целом, получилось довольно антивандально но тяжеловато.



Теперь, все готово для крепления держателей светильника и самого светильника. Зашпаклёвываю все штробы с кабелем в стенах и потолке и крашу водоэмульсионной краской. Конструкция получилась тяжёлая, поэтому крепил клиновыми анкерами. Сверлю отверстия для закрепления верхней половинки к потолку.



Забиваю в потолок анкера.



Просовываю кабель сквозь верхнюю половинку держателя и закрепляю её на потолке анкерами.



Одеваю нижнюю часть держателя, просовываю кабель сквозь ножку держателя вниз, что бы потом подключить светильник. Выставляю держатель по уровню и затягиваю гайками к торцах верхней части держателя. Ножка держателя изготовлена из металлической трубы, так электропровод спрятан от вездесующего клюва попугая.



Вот так держатель смотрится сбоку до установки светильника снизу.



Креплю сам светильник болтами к горизонтальной планке держателя. В верхней части светильника сверю отверстие, что бы просунуть провод из держателя.



Оголяю провода и соединяю их с клемниками светильника.



Достаю лампочки. Их, кстати, так же не легко было найти. Philips вообще оказалось найти не просто, кое как нашёл в фирме Zenon в Омске, но они согласились привезти, в случае если я закажу целую упаковку, 10 шт.. при цене ламп Philips это кажется уже инвестицией! Пришлось остановиться на Osram, они оказались более доступны для заказа и дешевле. Нашёл OSRAM LUMILUX DE LUXE T8 954 16 Вт в компании «Новый Свет» в г.Омске.



Теперь втыкаю лампочки в светильник.



Включаю свет и скрещиваю пальцы... Ура-а-а-а всё работает! О-ля-ля!



Вот как выглядит новогодняя ёлка в спектре попугайского освещения

Да будет свет!

[Redaktor]

Посмотрел фотографии. Напоминает тюремные боксы с освещением. Аш взгрустнулось. Не слишком ли вы увлеклись технической стороной дела. Природная обстановка планируется?
